windows之家1.如何实现SIMOTION与OPC的通讯
SIMOTION与OPC 的通讯 Communication between SIMOTION OPC快速入门 Edition 07/ 2007 A&D Service SupportPage 2-15 摘要 本文介绍了如何通过 ETHERNET 建立 SIMATIC NET OPC 服务器与SIMOTION 接来实现SIMOTION OPC的通讯。
关键词 SIMATIC NET 、SIMOTION、OPC。 Key words SIMATIC NET、SIMOTION、OPC. A&D Service SupportPage 3-15 二、SIMOTION实现OPC 通讯的必备条件 三、OPC服务器与 SIMOTION S7 连接通讯的组态 1、配置PC 站的硬件机架 2、在SIMATICManager 中组态 PC Station SIMOTION中导出 OPC 数据 104、在SIMATIC NET 中配置 Configuration Console OPC通讯测试。
. 12 WINCC采用 OPC 方式进行通讯 14A&D Service SupportPage 4-15 一、概述 SIMOTION 作为运动控制系统，与人机界面的通讯分为两种情况： 西门子的现场人机界面设备，例如OP/TP/MP 操作屏，使用 ProTool WINCCflexible 提供了SIMOTION 的通讯驱动，可以直接实现SIMOTION 与操作屏之间的通讯。
对于WINCC或第三方上位机软件，可以采用OPC 的方式进行通讯。 二、SIMOTION 实现OPC 通讯的必备条件 从上述软件兼容性列表中可见，使用不同的版本的SCOUT编程软件应需安装相应版本的 SIMATIC NET 软件。
本示例使用的硬件及软件硬件： SIMOTIOND435 PC机（普通以太网卡或CP5611/CP5613）（本例以以太网为例） 软件： STEP7V5.4+SP1 SIMOTIONSCOUT V4.0 HF8 SIMATICNET 6.3HF3 A&D Service SupportPage 5-15 三、OPC 服务器与SIMOTION S7 连接通讯的组态 1、配置PC 站的硬件机架 当SIMATIC NET 软件成功安装后，在PC 机桌面上可看到Station Configurator 的快捷图 双击击图标打开StationConfiguration Editor 配置窗口 （2）选择一号插槽，点击Add按钮或鼠标右键选择添加，在添加组件窗口中选择OPC Server 点击OK。 A&D Service SupportPage 6-15 (3)选择三号插槽添加IE General 分配PC Station 名称 点击“Station Name”按钮，指定 PC 站的名称，这里命名为“DELLWINXP”。
A&D Service SupportPage 7-15 2、在SIMATICManager 中组态PC Station 在SIMATIC Manager中打开SIMOTION的项目。 （1）选择Insert SIMATICPC Station，如图6。
A&D Service SupportPage 8-15 HWConfig中插入 OPC Server IEGeneral，将 IE General 配置到D435的IE1/OP 同一网络中。如图7。
NetPro中，单击 PC Station OPCServer，选择 Insert NewConnection, ConnectionPartner 中选择（Unspecified），在 Connection Type 中选择 S7 connection。如图8。
A&D Service SupportPage 9-15 单击Apply，在 Connection identification LocalID 中输入 SIMOTION SCOUT 目中的设备名称，本项目中为D435；在 Connection Path PartnerAddress 中输入 D435 IP地址。如图9。
NetPro中编译后，下载 PC Station 至本机。 A&D Service SupportPage 10-15 SIMOTION中导出 OPC 数据 用SCOUT 编程软件打开项目，按表2步骤完成本项目OPC 数据的导出。
序号说明 图示 建立watch table 或全局变量 ，例如： insertwatch table scada_second从全局变量的symbol browser 中选择 所需导出的变量至 watch table。 本例中 watch table 命名为： “time_synchr” 在菜单options 选择“export OPC data” 出现右侧画面：请按图中所示进行设置。
点击OK， 出现右侧画面： 导出数据存贮路径为： …\Time_synch2_word\t_synch2\u7\ tagfiles A&D Service SupportPage 11-15 序号 说明 图示 点击OK， 出现右侧画面： 选择使用的协议（ Protocol）及接口 （Interface） 在tagfiles文件夹中产生三个文件： OPC_Data.sti, OPC_Data.idl, OPC_AE.xml 4、在SIMATIC NET 中配置Configuration Console 步骤完成SIMATICNET Console 的配置。 序号说明 图示 打开：SIMATIC NET ConfigurationConsole OPCsetting Symbols 指定导出的数据文件的存贮路径 A&D Service SupportPage 12-15 序号 说明 图示 点击Browse按钮， 指定路径 并选择文件 OPC_Data.sti. 点击 OK Apply按钮. 文件存贮路径为： C:\Programme\Siemens\SIM ATIC.NET\opc2\binS7\simoti on\xml 设置模块的访问节点Access points S7Online， 应选择连接接口。
本例为： TCP/IP USB10/100 Ethernet adapter. 上述设置完成后，可以运行 OPC Scout 程序来进行OPC 通讯的测试。 OPC通讯测试 OPCScout 中配置SimaticNET A&D Service SupportPage 13-15 步骤完成OPCScout 中的配置。
序号说明 图示 打开SIMATIC NET OPCScout. 下步为连接OPC.SimaticNET 服务器。 双击 OPC.SimaticNET ，出现右侧 画面，输入组名称，如 time_synch。
添加变量至该组中：双击 time_synch 组并选择所 需变量，如： set_simotion_systemtime点击 ok 生成监控变量表，如右侧画面所示，可通过此表可改变或监 控SIMOTION 中的变量。 A&D Service SupportPage 14-15 SIMOTION与WINCC 采用OPC 方式进行通讯 1、类似地， WinCC 可以作为OPC 的客户端来连接SIMOTION 符。

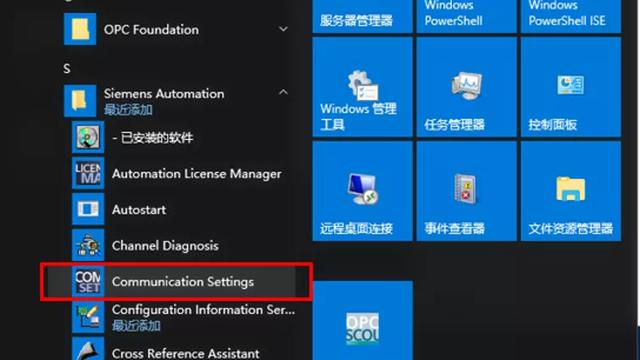

2.win10开机显示通讯设置怎么办
1、使用组合键（win键+r）打开运行窗口，并输入cmd命令，点击“确定”按钮，如下图所示：2、在打开的管理员dos命令窗口中，输入“netsh winsock reset”命令，按回车键执行，如下图所示：注意：执行该命令时必须关闭安全工具，否则会有报毒提示：如下图所示：3、完成以上命令操作后，重启电脑，此时会弹出提示“是否允许此程序”的窗口，点击“是”按钮确认执行即可，由于当前小编的电脑并没有该问题，所以无法提供相应的图例。
如果进行上述操作后，仍然无法上网，那么请按照下边步骤再做1次：1.重新启动计算机2.重新开机以后，按F8可以选择启动模式，选择“安全模式”3.在安全模式下进行上述步骤。
3.opc服务器和客户端如何连接,通讯
服务器的话要看，如果是client-server结构的DCS，服务器位于上位和控制器之间，他将你的指令和现场数据通过服务器来经过交换，服务器一般是冗余配置，如果是并行结构来说没有所谓服务器的概念，只有个工程师站，程序的下装通过工程师站，但是数据的获取和指令的下达通过操作员站就行，这个好处就是当工程师站坏了的话操作员站可以正常工作
OPC服务器的作用是通过OPC协议将DCS的数据取出，并开放，一般一个OPC服务器下面连接一个或多个客户端，客户端通过安装相应的软件（也支持OPC协议），来取得DCS的协议
